Construyendo BD-1 – (19) Continuando electrónica de la base

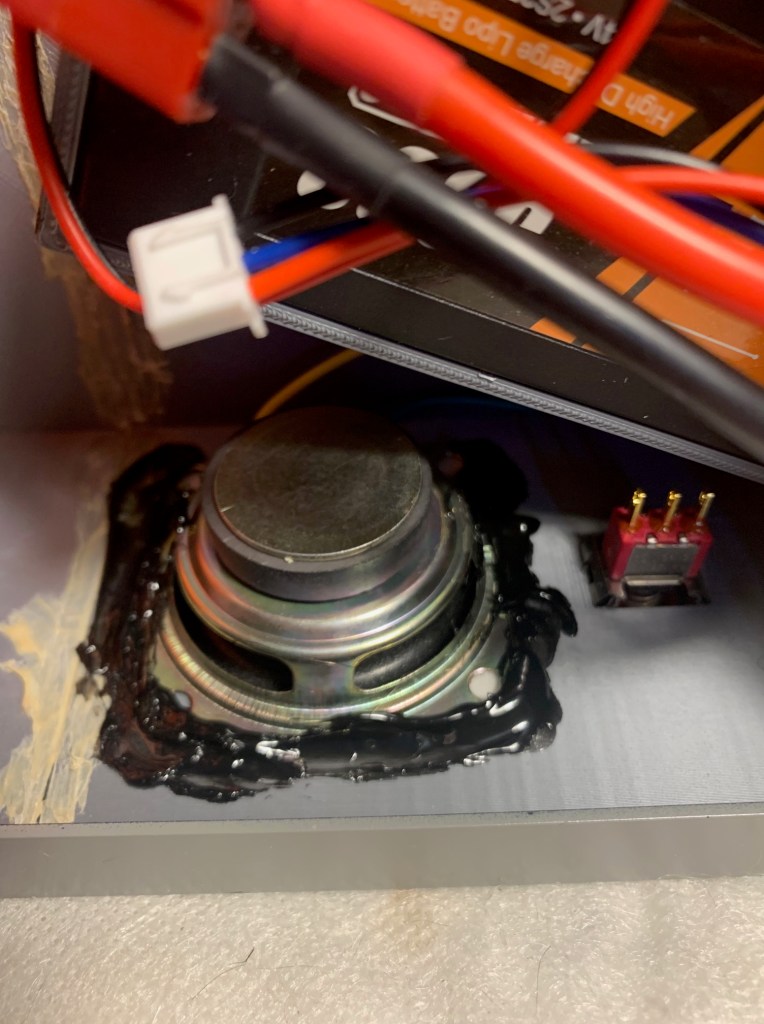

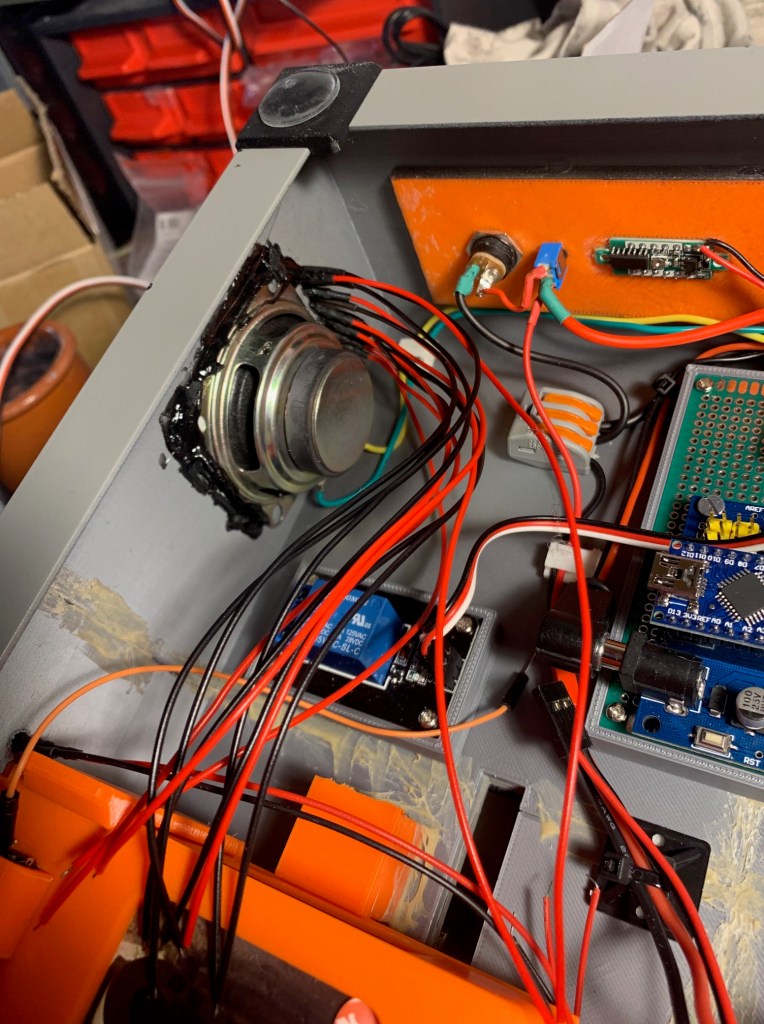

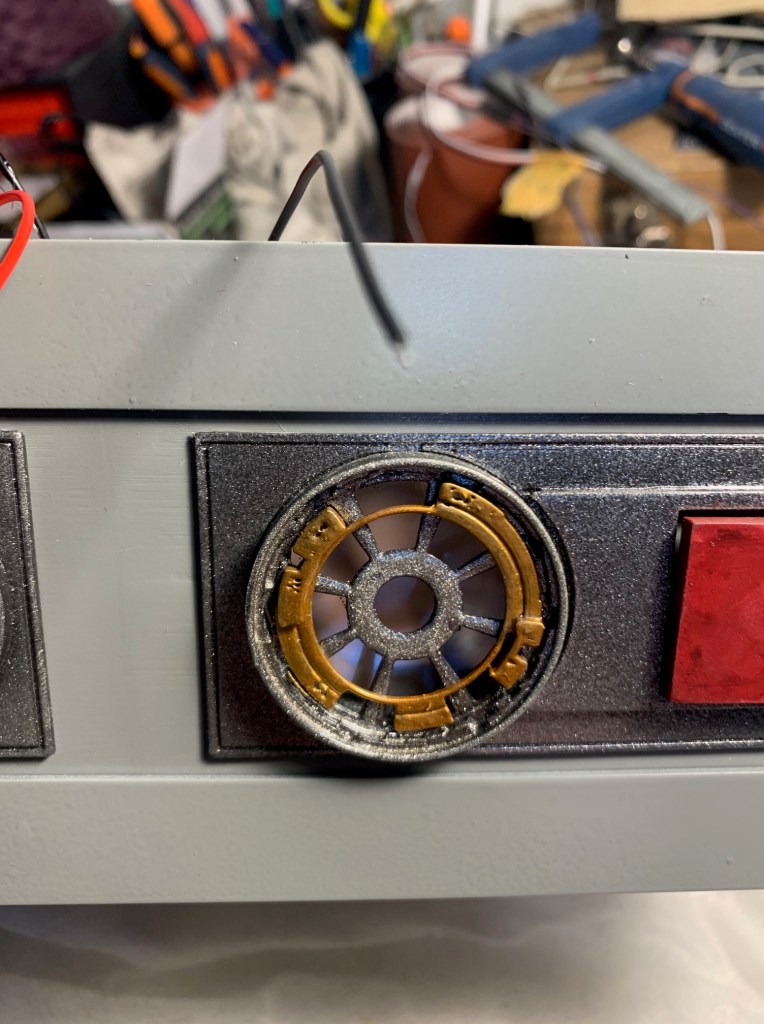

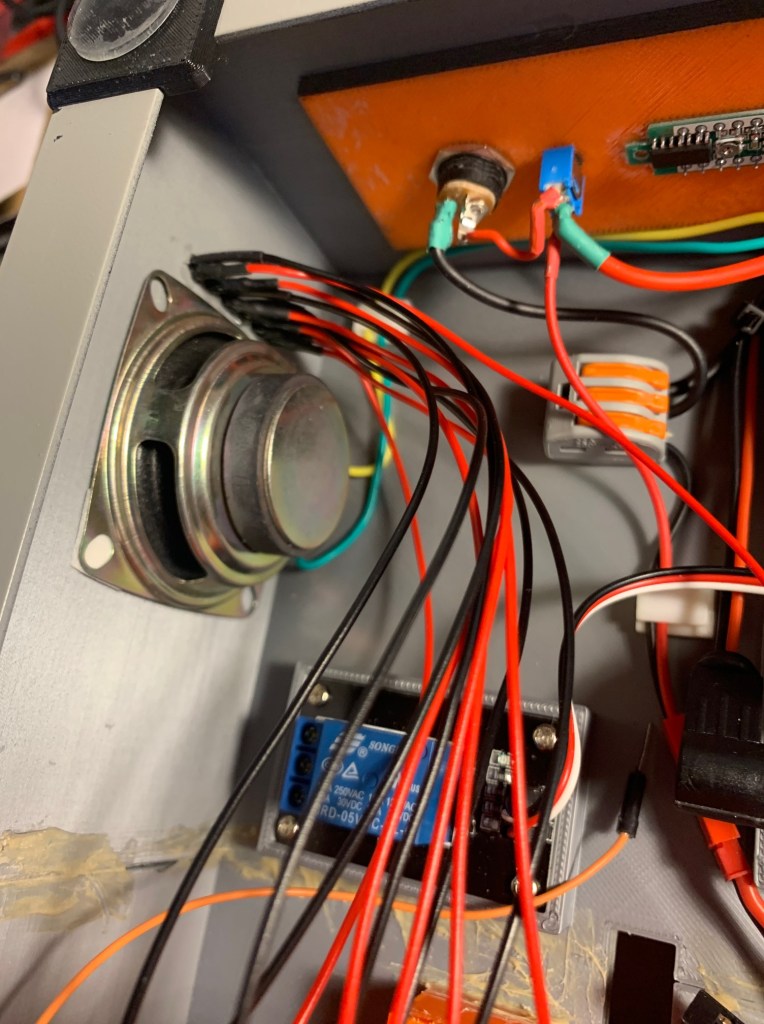

Lo siguiente que hice fue instalar los altavoces en la base en los 2 orificios preparados para este fin. La fijación de los altavoces lo hice con pegamiento caliente. El resultado no es el mejor estéticamente hablando, pero la parte inferir de la base no se ve y no los quería atornillar a la base por miedo a que se pudiera rajar. Os dejo fotos del proceso y de como se ven los altavoces por fuera.

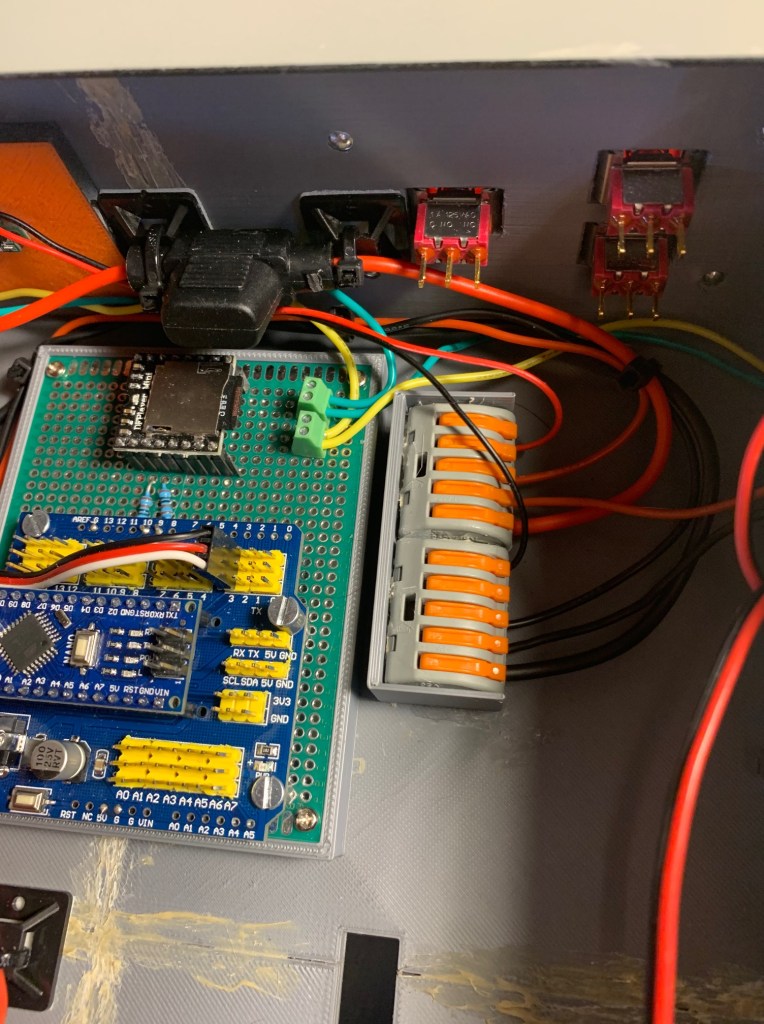

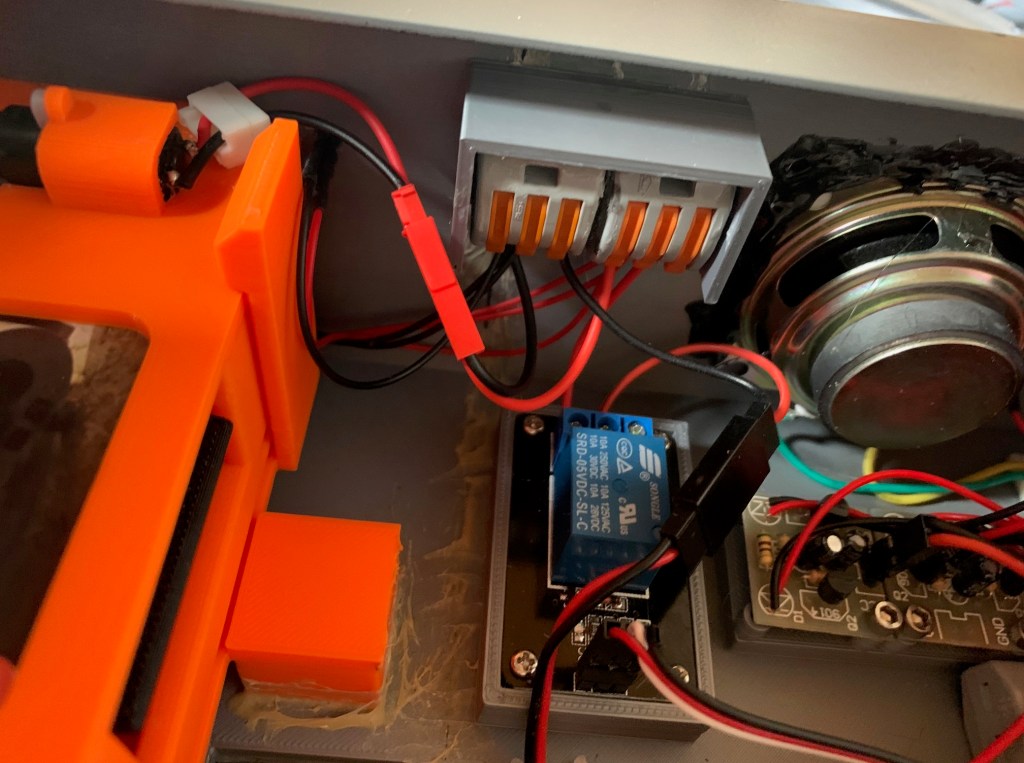

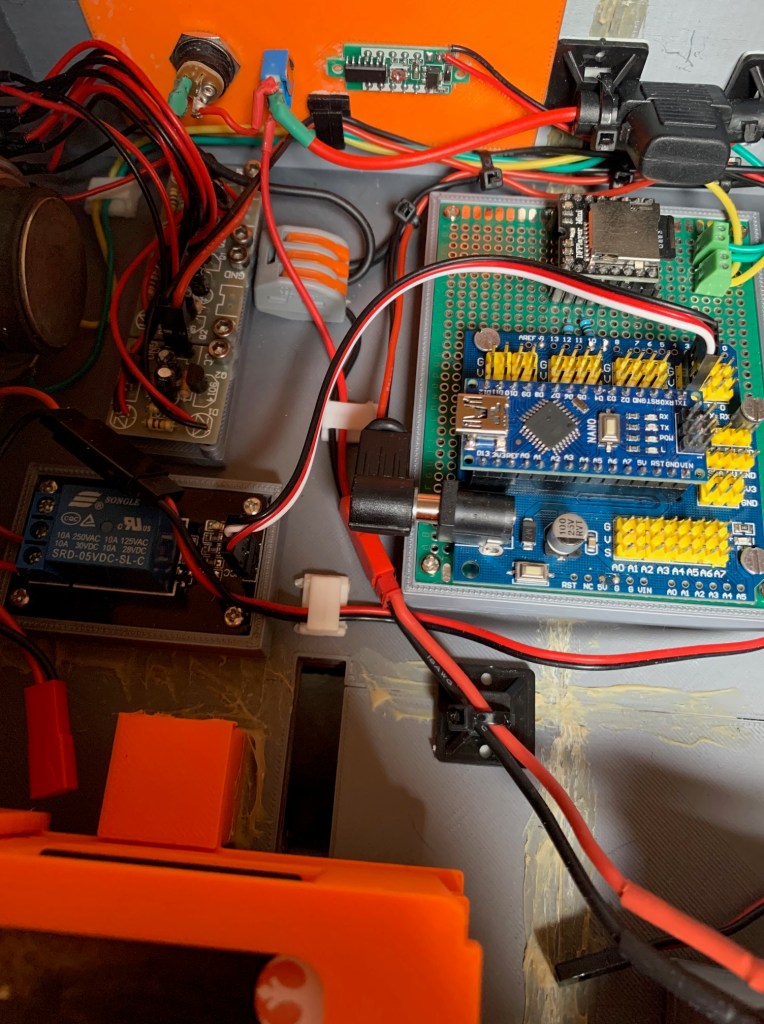

Tras esto, instalé ya todo el sistema del dispensador de cartas. Para activarlo uso un relé que se conecta a la ardunino nano y que activará el motor y los tres leds amarillos. El motivo de usar un relé es el de poder usar 6V para que el motor tenga más fuerza y el dispensador funcione mejor.

Aquí podéis ver el dispensador de cartas en acción:

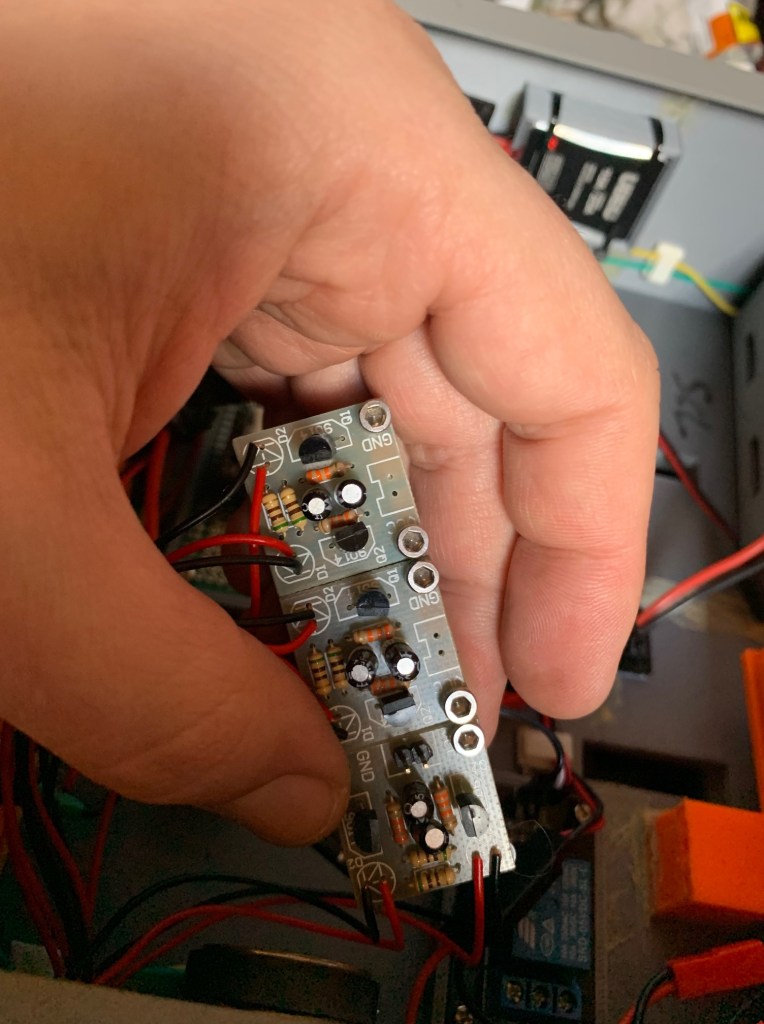

Lo último que he hecho ha sido instalar las luces que lleva en un lateral. Se trata de 6 leds de color rojo que se encienden y apagan. Para estas luces uso placas de leds intermitentes como estas:

https://es.aliexpress.com/item/33047170567.html?spm=a2g0s.9042311.0.0.274263c0MQ0Dka

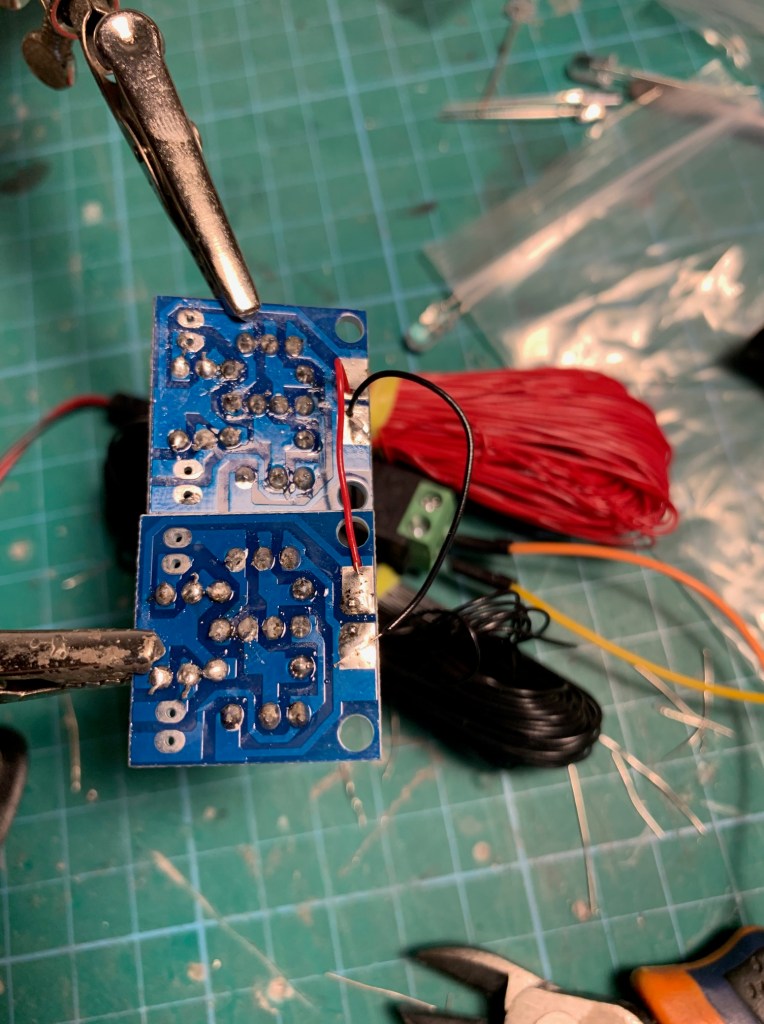

Mezclando la conexión de los leds, se consigue la apariencia de que es una secuencia compleja, cuando no es mas que 2 leds parpadeando de forma alterna por placa. Como son 6 leds, utilizo 3 placas conectadas entre ellas para solo usar un único conector de alimentación.

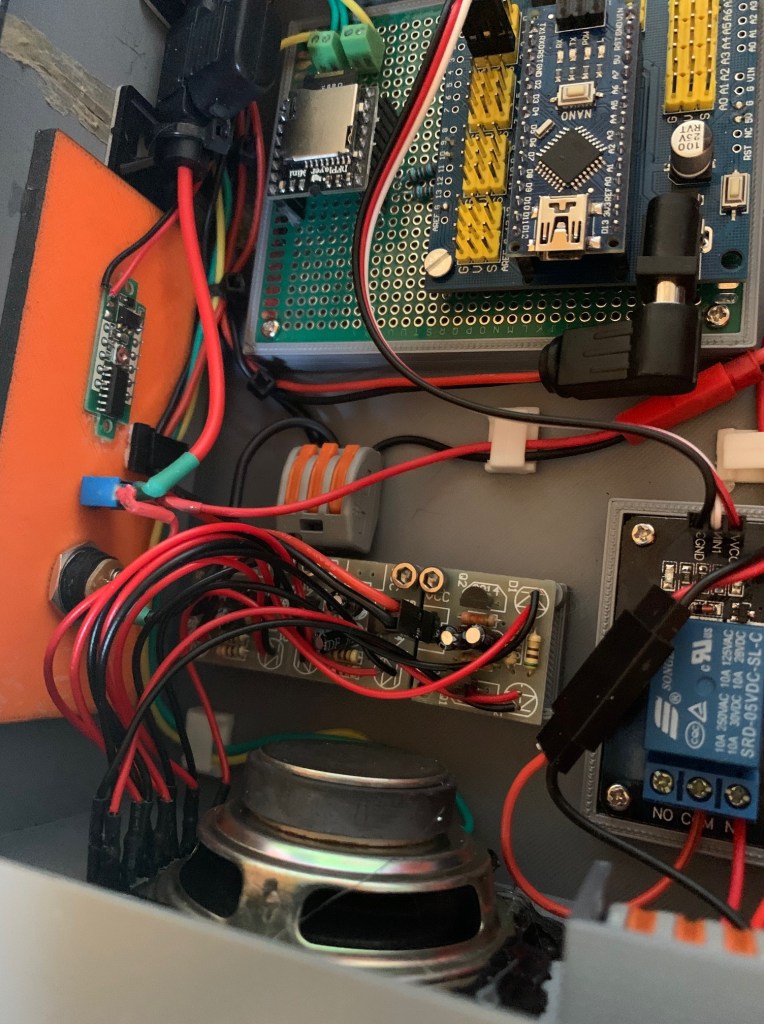

Tras diseñar una pieza en 3D para usarla de soporte par alas 3 placas, pegamos el conjunto a la base.

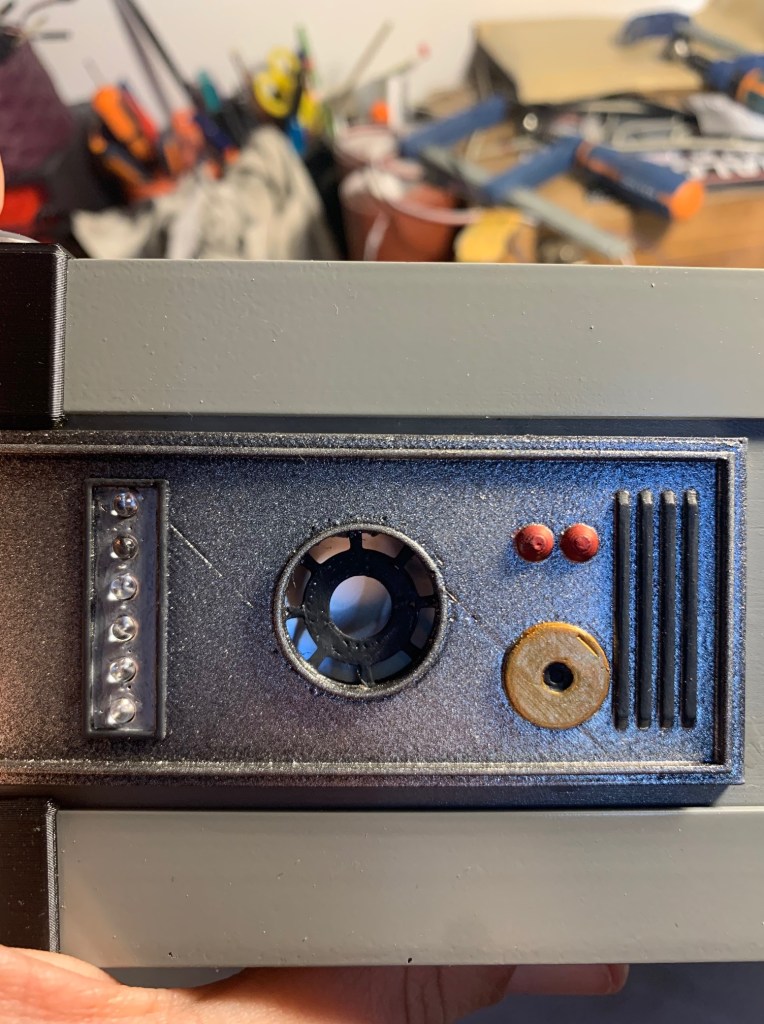

El resultado es este:

Esto es todo por el momento. Lo próximo será instalar los 4 botones que lleva la base y tras eso, el sensor de movimiento y el reconocimiento de voz.

Continuará…
