LS-LT5 Upgrade: Sistema sonido

Cuando hice el tutorial sobre añadir sonidos a este droide, comenté que estaba esperando que me llegara un relé doble para poder reproducir hasta 20 sonidos. Finalmente el relé está en casa!

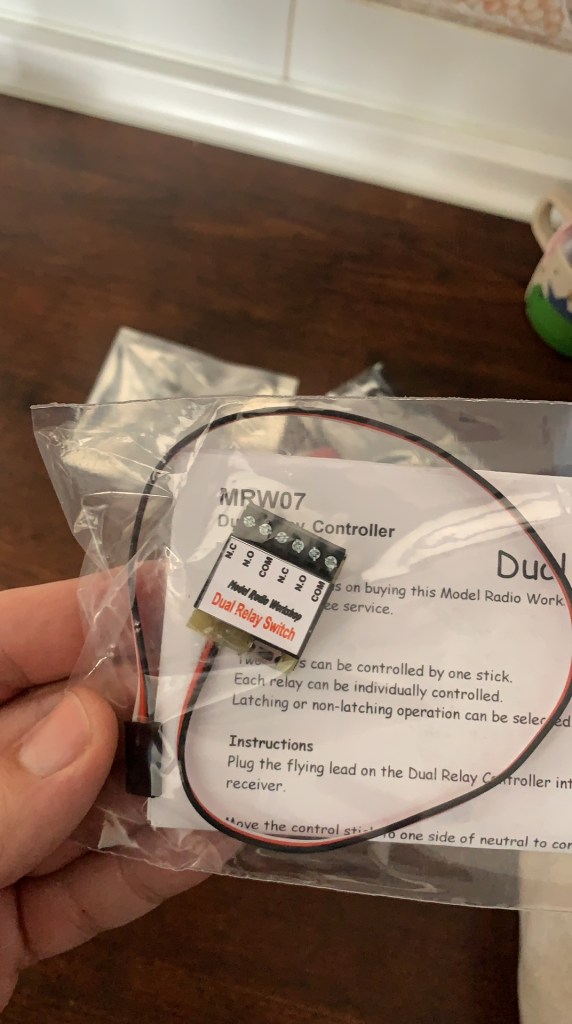

Se trata de un relé doble pero que, a diferencia de la mayoría de relés dobles del mercado, permite que cada uno de los relés funcione por separado. Esto quiere decir que usando un solo canal con 3 posiciones, puedo activar hasta 2 pines de la tarjeta de sonido.

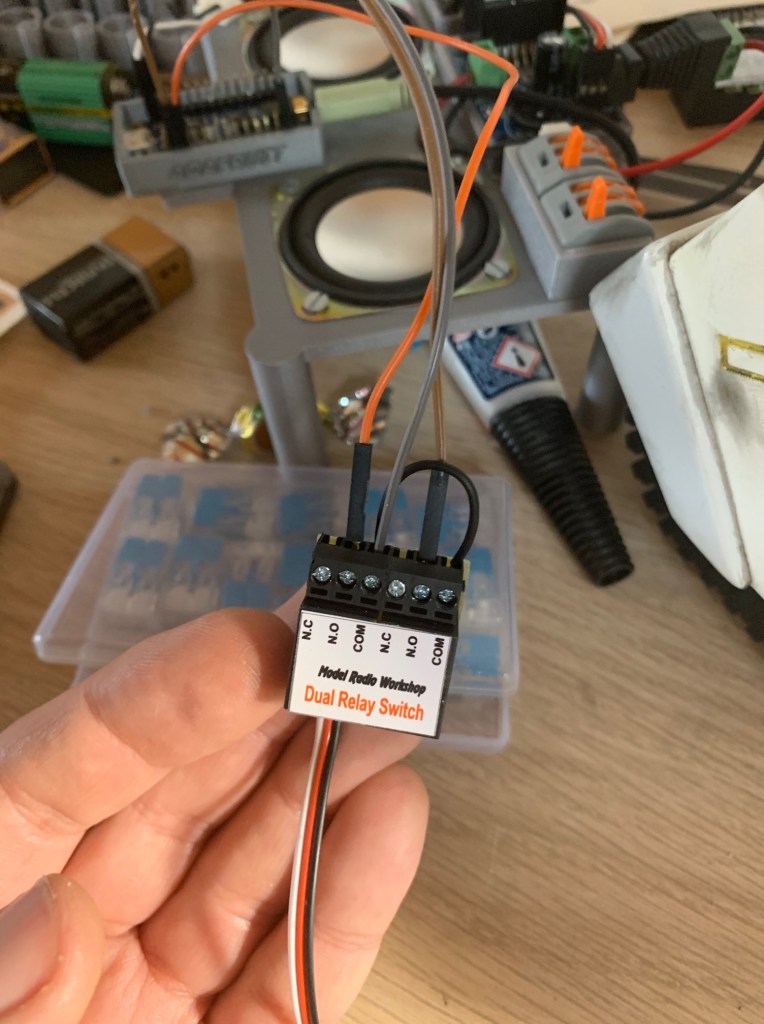

La conexión es realmente sencilla:

  • Donde pone COM (común) conectamos a tierra.
  • Donde pone NC (normalmente cerrado) no conectamos nada.
  • Donde pone NO (normalmnete abierto) conectamos a un pin diferente de la adafruit que queramos reproducir.

Conectamos el Relé al canal del receptor que queramos y listo. Yo uso el switch SWC en mi FlySky FS-i6X, que es un interruptor de 3 posiciones, y que tengo configurado en el canal 6 del receptor.

Así es como funciona.
