Recableado dome R2-D2 – (2)

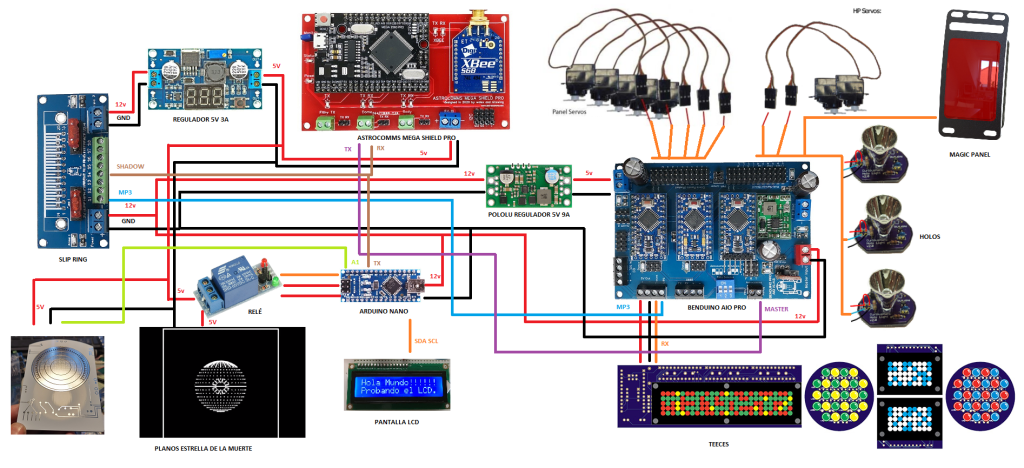

Para poder organizar mejor todo el cableado del dome he hecho un esquema de conexiones que tan útiles son. Así puedo ver qué va conectado con qué, cuantos conectores necesito, qué va a 5V y qué a 12V, etc. Os lo dejo por aquí:

Voy a empezar por las cosas básicas, es decir, todo menos los planos de la estrella como la pantalla LCD. Eso lo haré una vez todo funcione correctamente.

Si os fijáis tengo 2 reguladores de 5V. Uno exclusivo para los servos de los paneles, y otro para el resto. Es es así porque la apertura de ponles es lo que mas amperaje requiere, y ya tuve problemas con eso en el pasado.

He hecho soportes impresos para todas las placas que irán pegadas al dome. Así las puedo quitar si es necesario por una avería o lo que sea.

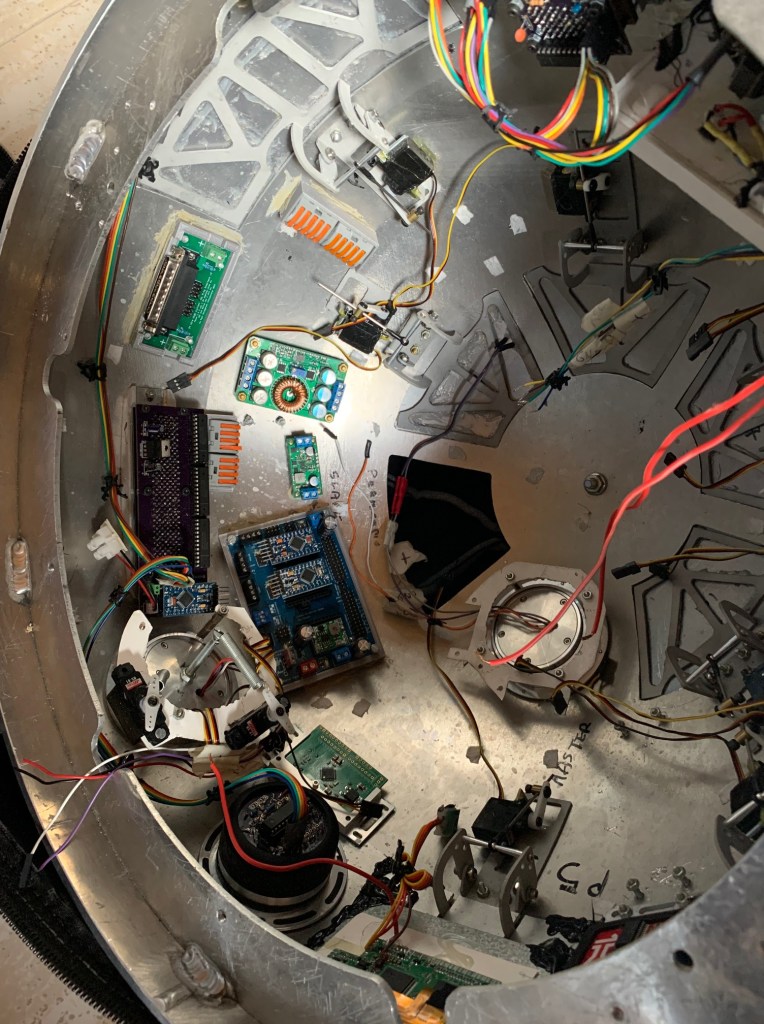

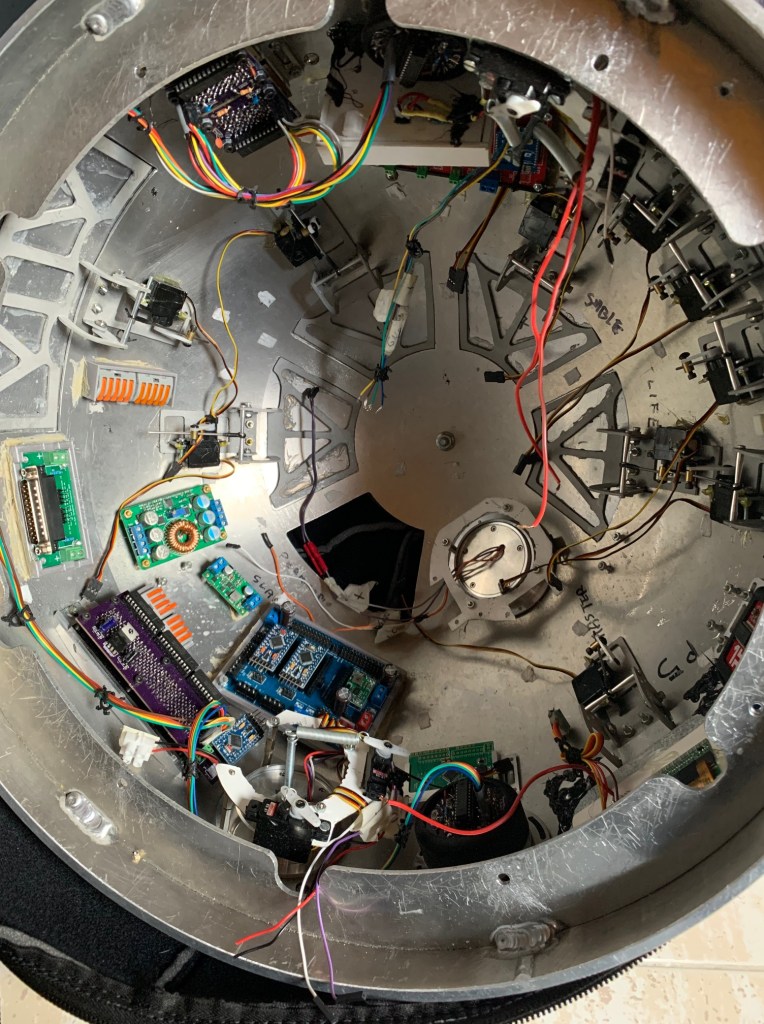

Os dejo foto de como está de momento todo:

Ahora ya toca empezar a cablear intentando que todo quede los más limpio y ordenado posible…
