Construyendo R2-D2 (3)

Tras todo el trabajo del cuerpo, llegó el momento de empezar con el Dome o cabeza del droide. Desde el principio tenía claro que quería que el dome de mi droide fuera de Aluminio, principalmente por motivos de resistencia y de realismo. Eso hizo que tuviera que ahorrar, ya que un dome de aluminio cuesta (entre coste, envío y aduanas en mi caso) mas de 500€

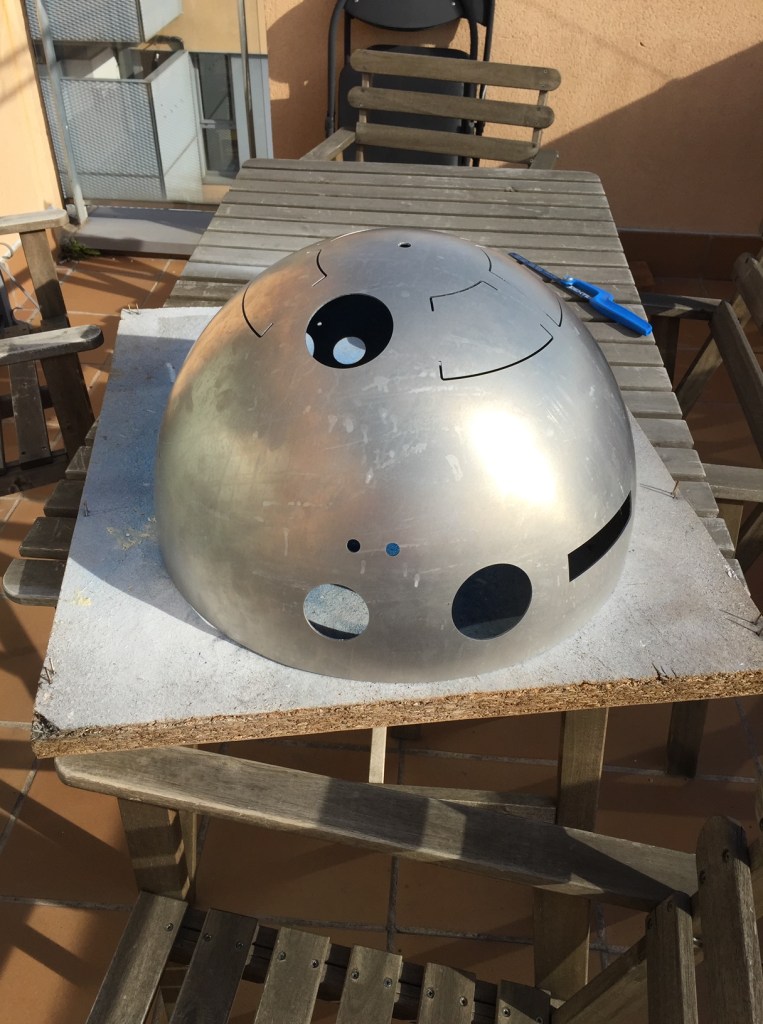

Este el el dome tal cual lo recibí.

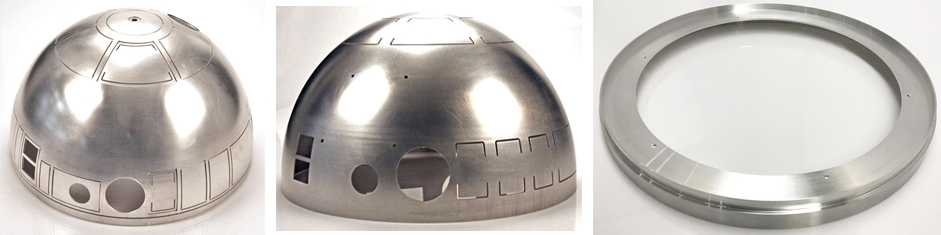

Como se ve, los paneles exteriores (casi todos) vienen marcados y precortados. El dome consta de 4 partes:

  1. Dome exterior (el que se ve en la imagen)
  2. Dome interior (otro dome igual que va dentro de ese para hacer los 2 niveles en los paneles)
  3. Anillo inferior (aro de aluminio que sujeta todo el dome)

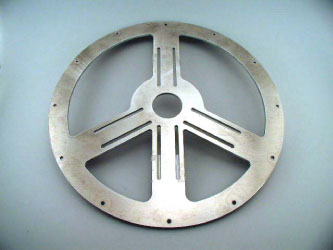

  4. Dome plate (donde se sujeta el slipring y la posible electrónica que necesites).

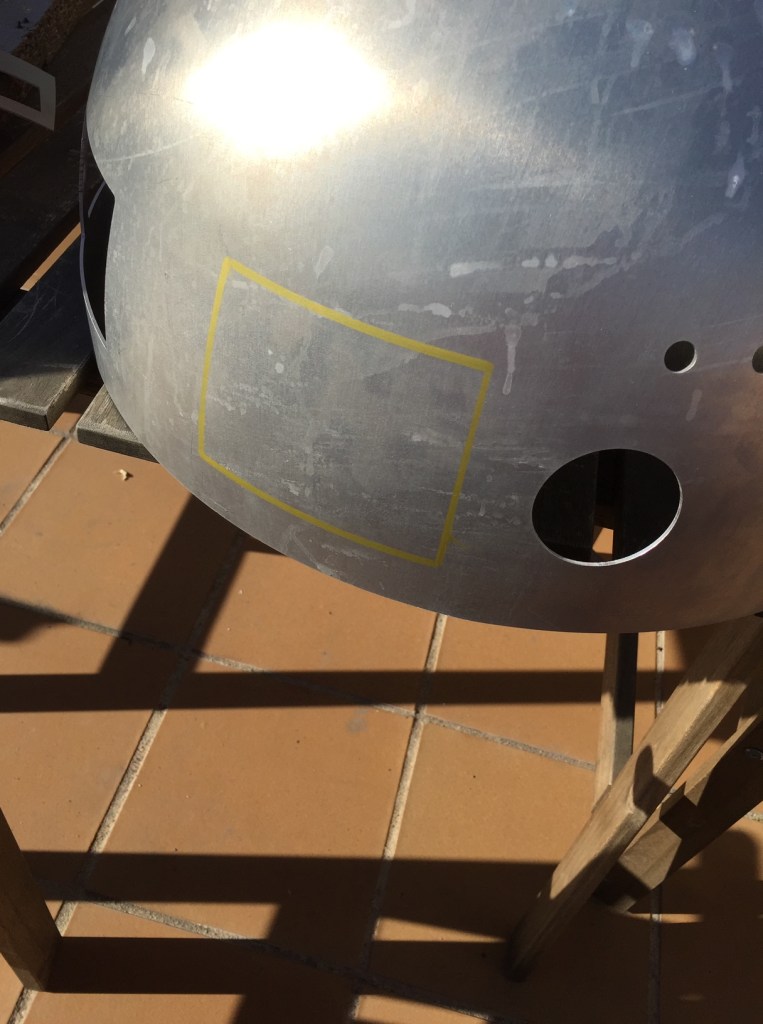

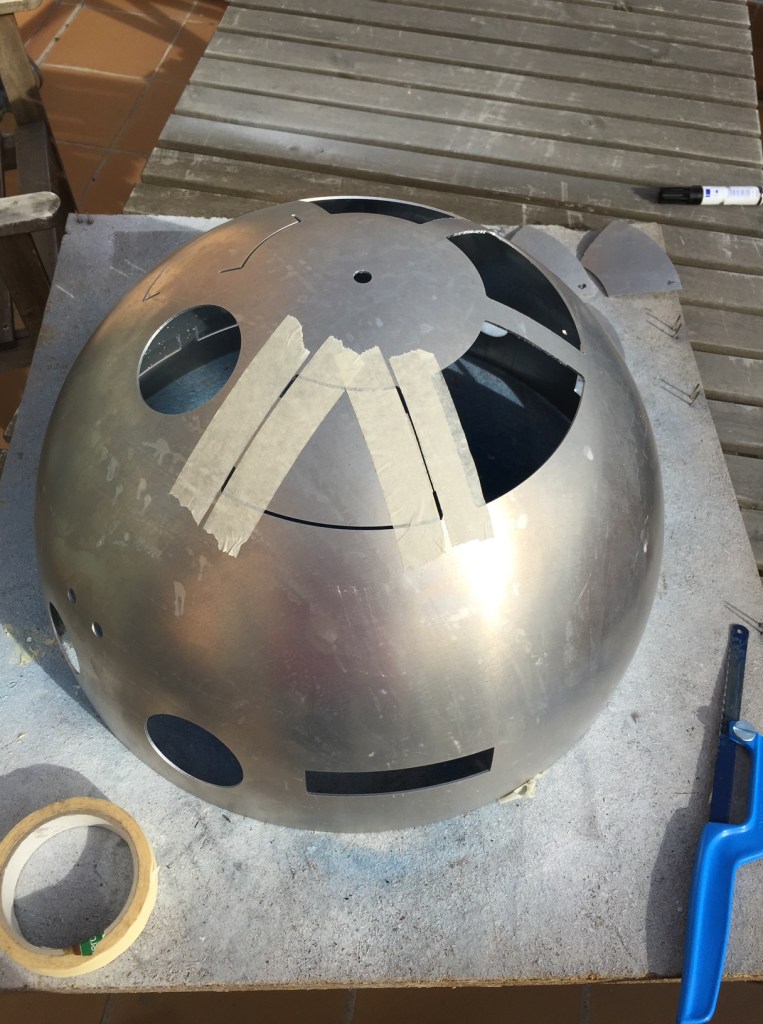

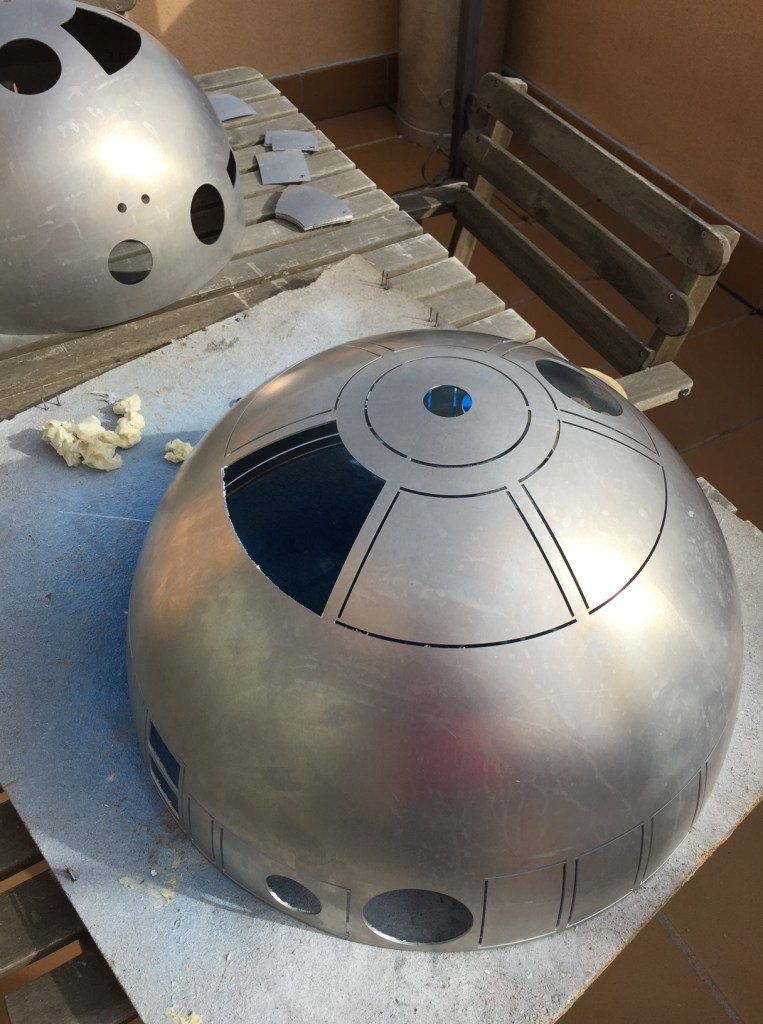

Yo quería que los paneles del dome estuvieran mecanizados y los pudiera abrir y cerrar tal y como podemos ver en la web de marcduino. Por ello, lo primero que hay que hacer es marcar los paneles que no vienen precortados, y luego cortar todos.

Después de cortar, era el momento de poner las bisagras que permitirían poder abrir y cerrar. Hay muchas formas de hacer esto. Desde bisagras hechas en 3D hasta las que uso yo de aluminio de Holmemadeparts.

Aquí se ven las bisagras fijada en el dome interior. Como veis, se notan los agujeros hechos para sujetar las bisagras y otras partes como los holoproyectores. Todo eso queda luego tapado con el dome Exterior.

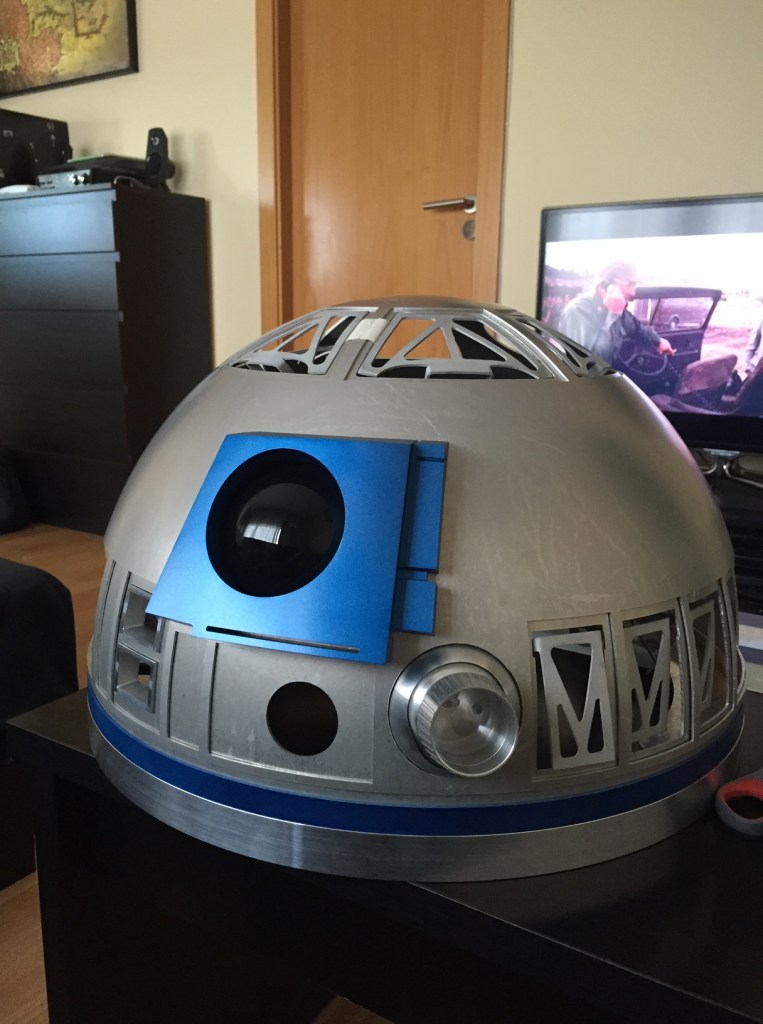

En esa foto podéis ver los 2 domes unidos, las bisagras puestas, el plato del dome y todo puesto en el anillo inferior. Además veis como queda el Radar Eye, el Holo delantero y el adorno de abajo pintado de azul. Ese no fue el azul definitivo que usé, ya que para mi gusto quedaba muy clarito, pero ya llegaremos a eso.
